ConflictArm: росія почала серійне виробництво копій іранських шахедів
Майже через рік після першого використання іранських БПЛА в Україні з’явилися докази того, що росія почала виробляти власні вітчизняні версії, що свідчить про значну еволюцію можливостей країни-терориста щодо виробництва військових дронів, що дозволить їй наростити потенціал виробництва власних бойових БПЛА для застосування у війні проти України.
Таке виробництво безпосередньо на території росії підіймає важливі питання щодо експортного контролю та протидії диверсії, оскільки розслідувачі CAR задокументували наявність кількох компонентів у дронів-камікадзе Geran-2, які були виготовлені після початку повномасштабного вторгнення в Україну в лютому 2022 року.
Нещодавні повідомлення ЗМІ стверджували, що росія прагне виготовити свою вітчизняну версію БПЛА Shahed до початку 2024 року. Висновки CAR доводять, що це виробництво вже розпочато.
Аналіз компонентів
Слідчі CAR задокументували пошкоджені залишки блоку супутникової навігації одного БПЛА Geran-2 27 липня 2023 року та майже цілі залишки блоку супутникової навігації, блоку керування польотом, блоку запуску та планера іншого БПЛА Geran-2 28 липня 2023 року.
Обгорілі залишки блоку супутникової навігації БПЛА Geran-2, задокументовані CAR в Україні 27 липня 2023 року.

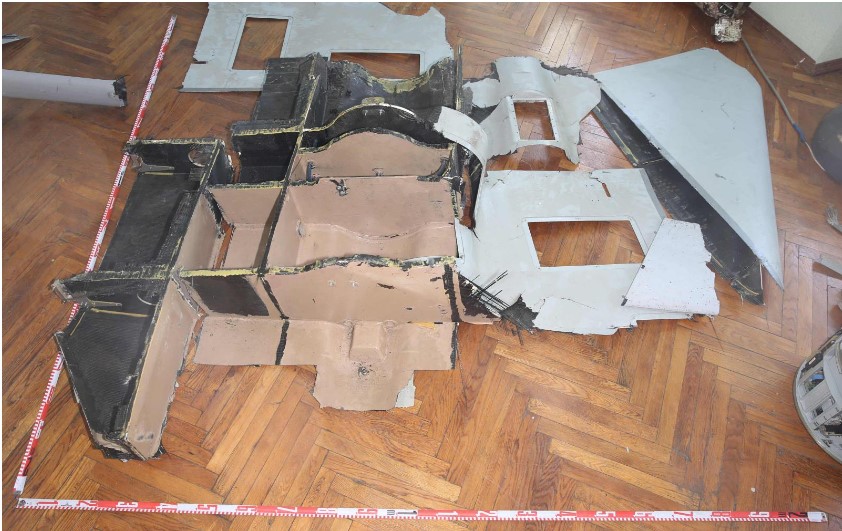

На зображенні нижче видно залишки планера другого Geran-2, задокументовані CAR в Україні 27 липня 2023 року.
БПЛА «Герань-2» російського виробництва складається майже виключно з комплектуючих марок компаній, розташованих за межами росії. Це також стосується БПЛА серії Shahed.
CAR задокументував понад 100 компонентів, що охоплюють понад 30 унікальних моделей двох БПЛА Geran-2, позначених брендами 22 різних компаній, розташованих у 7 країнах, в тому числі росію. Більшість компонентів, які задокументовано CAR, мали бренди компаній зі штаб-квартирами в Китаї, Швейцарії та Сполучених Штатах.
Маркування приблизно на третині компонентів, задокументованих у двох БПЛА Geran-2, вказувало на дату виробництва між 2020 та 2023 роками. Дванадцять компонентів було виготовлено після початку вторгнення в лютому 2022 року, всі три російські компоненти, які задокументовано, було виготовлено з січня по березень 2023 року.
Порівняння БПЛА
CAR дійшов висновку, що обидва досліджувані БПЛА Geran-2 були виготовлені на території росії, а не в Ірані, на основі істотних відмінностей у конструкції планера та внутрішніх блоках, у тому числі для навігації.
CAR відредаговано унікальні ідентифікаційні знаки із зображень, наданих на дослідження, і не буде публічно ідентифікувати виробника цих компонентів, доки не буде завершено офіційний процес відстеження відповідно до методології CAR.
Планер
Планер двох БПЛА Geran-2 має зовнішню оболонку зі скловолокна, посиленого переплетеним вуглецевим волокном.

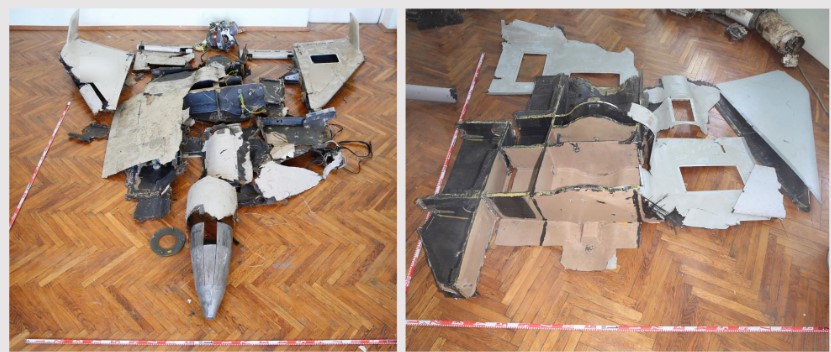

Порівняння між планером БПЛА Shahed-136, задокументованим CAR в Україні в листопаді 2022 року (ліворуч), і планером БПЛА Geran-2, задокументованим CAR в Україні в липні 2023 року (праворуч).
На зображеннях нижче ліворуч показано планер БПЛА Shahed-136, зафіксований CAR в Україні в листопаді 2022 року, і праворуч БПЛА Geran-2, зафіксований в Україні в липні 2023 року.

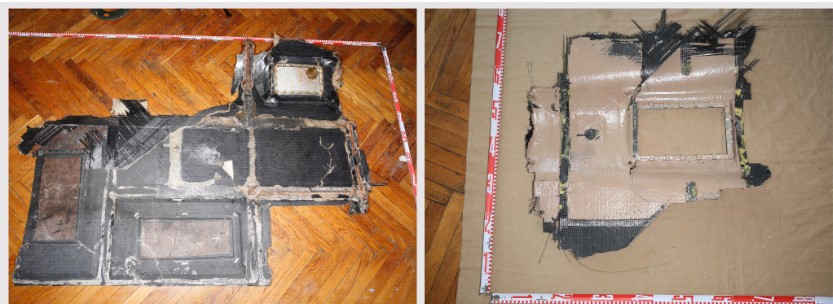

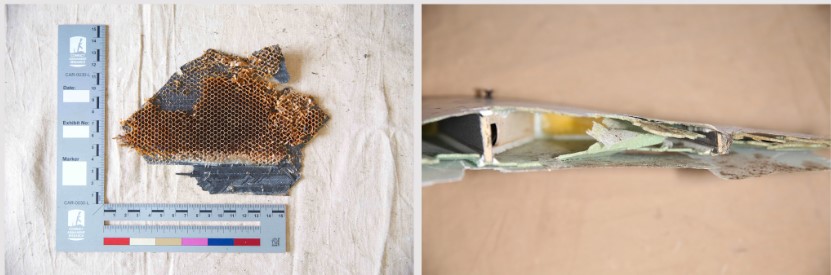

Планер двох БПЛА Geran-2 (праворуч нижче) не має типової багатошарової стільникової структури, яку дослідники CAR спостерігали в БПЛА серії Shahed, знайдених в Україні (ліворуч нижче).
Внутрішні блоки
БПЛА «Геран-2» включали блок супутникової навігації, блок управління польотом і пусковий блок, усі вони позначені ідентичними ярликами як належать до серії «B». Внутрішні блоки, які CAR задокументував у двох БПЛА Geran-2 у липні 2023 року, здається, адаптовані з тих, що спостерігалися в БПЛА серії Shahed в Україні.
Geran-2 дотримується тих самих загальних принципів роботи, що й БПЛА Shahed, але впорядковує та спрощує БПЛА, використовуючи рішення, безпосередньо скопійовані з серії Shahed, разом із вітчизняними, випробуваними в боях модулями, які було виявлено раніше в інших російських системах озброєння.

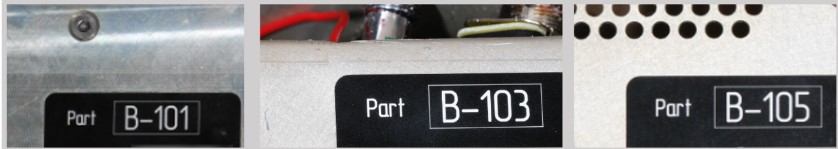

Ідентичне маркування серії «B», задокументоване на внутрішніх блоках, вилучених з двох БПЛА Geran-2 в Україні в липні 2023 року.
Антени
У БПЛА серії Shahed використовується решітка з чотирьох антен, прикріплених до базової плити, яка з’єднана з блоком супутникової навігації поза корпусом, але фізично відокремлена від нього, а п’ята антена працює незалежно. БПЛА Geran-2 мають ті ж характеристики, але з чотирма основними антенами, розташованими як частина супутникової навігації, всередині планера.

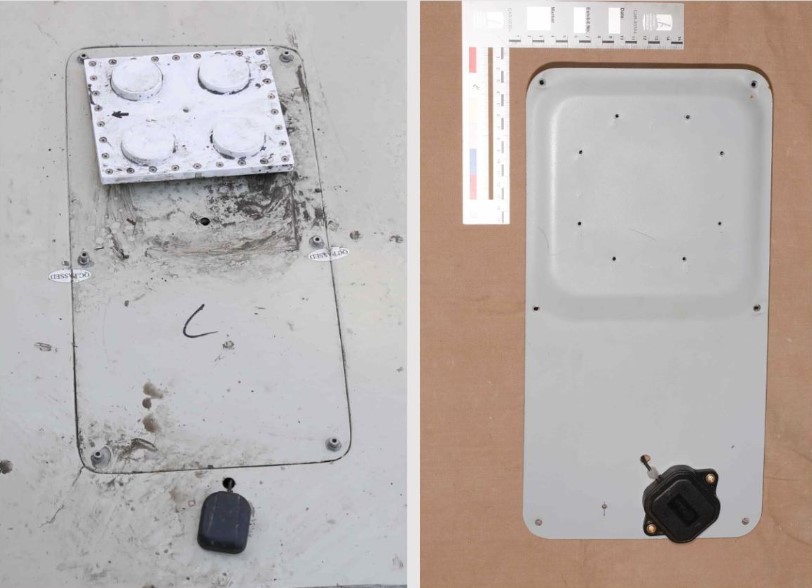

Порівняння між антенною решіткою БПЛА Shahed-136, задокументованою в Україні в травні 2023 року (зліва), та антенною решіткою БПЛА Geran-2, задокументованою в Україні в липні 2023 року (праворуч).
Блок супутникової навігації
Чотири антени в «Геран-2» є частиною супутникового навігаційного модуля «Комета» російського виробництва, інтегрованого в основний супутниковий навігаційний блок під назвою «В-105».
Раніше розслідувачі заноходили подібні модулі Kometa в шести БПЛА Орлан-10 та одному БПЛА Forpost-P, вилучених у російських сил в Україні з лютого 2022 року. Усі ці модулі були виготовлені між 2020 і 2022 роками.
Вид збоку блоку супутникової навігації B-105, задокументований в БПЛА Geran-2 в Україні в липні 2023 року.
Модулі Kometa, які використовуються в двох БПЛА Geran-2, мають серійні номери, які, здається, відповідають тій же моделі, що й модулі, які було задокументувано в інших російських системах озброєння. Ці цифри вказують на виробництво в січні та лютому 2023 року.
Один модуль включав чіп глобальної навігаційної супутникової системи (GNSS) (без зображення), який виробник рекламує як «розширене виявлення підробки та перешкод».
Блок супутникової навігації B-105, який є в БПЛА Geran-2, виконує функції, які вимагають кількох різних блоків у БПЛА Shahed-136, поєднуючи характеристики GNSS, навігаційну панель і антени.

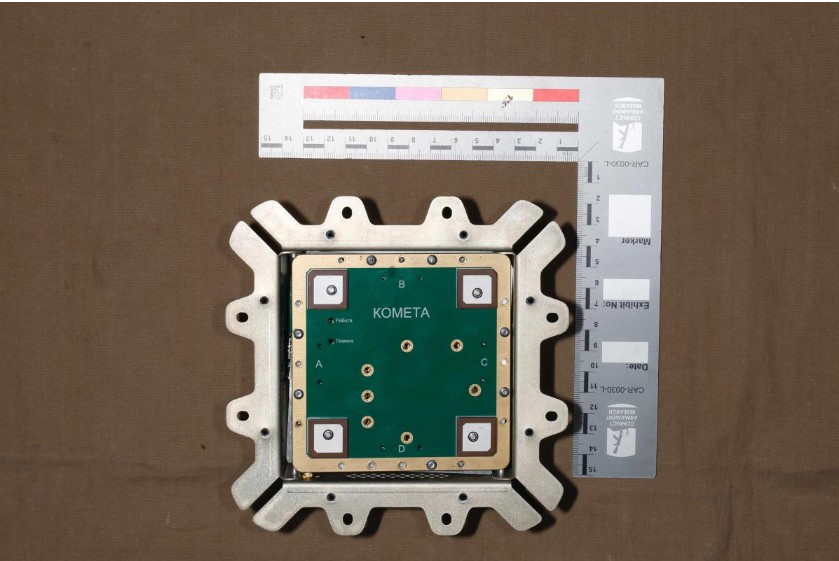

Вид зверху блоку B-105, на якому показано супутниковий навігаційний модуль Kometa з чотирма антенами, задокументовано CAR в Україні в липні 2023 року.
Блок управління польотом
Розіслдувачі також задокументували блок керування польотом «B-101», який містить чотири шари друкованих плат із надрукованими на 3D-принтері структурами разом із інерціальним вимірювальним блоком (IMU).

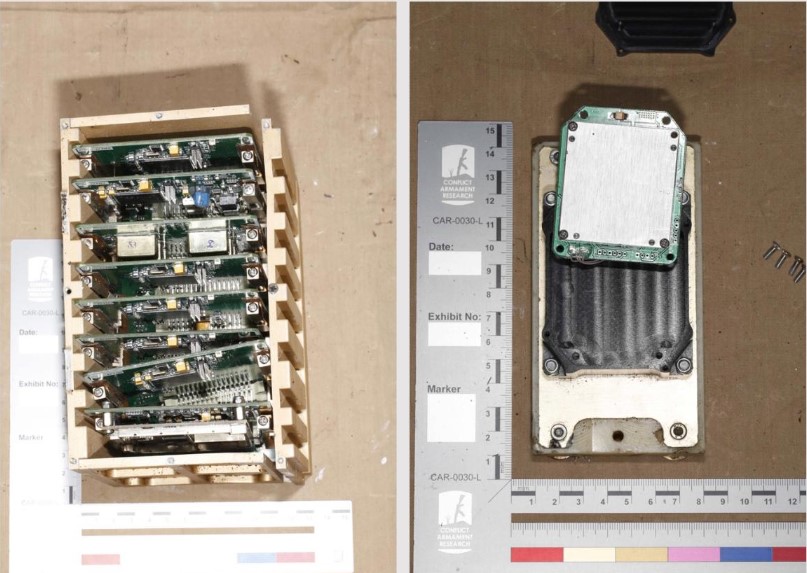

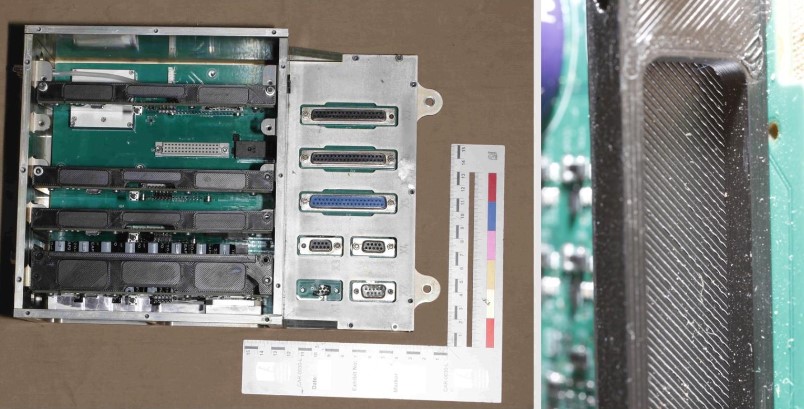

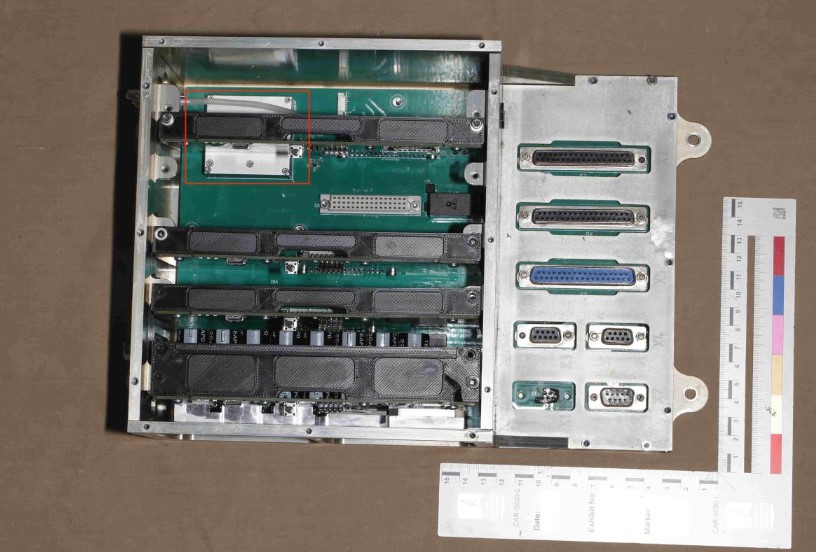

Блок керування польотом B-101 з БПЛА Geran-2, задокументований CAR в Україні в липні 2023 року (ліворуч) із деталями надрукованої на 3D-принтері структури (праворуч). Блок керування польотом B-101 поєднує IMU (виділено) з бортовим комп’ютером для виконання функцій, які, знову ж таки, вимагають кількох різних блоків БПЛА Shahed-136.
У Shahed-136 IMU підключено до навігаційної панелі (праворуч нижче), щоб утворити окремий блок, який фізично відокремлений від блоку керування польотом (ліворуч нижче).
IMU, який міститься в блоці управління польотом B-101, може дозволити БПЛА Geran-2, подібному до Shahed-136, працювати в середовищах, де супутниковий сигнал погіршується, обчислюючи його положення в просторі незалежно від супутникової навігації.
Стартерний блок

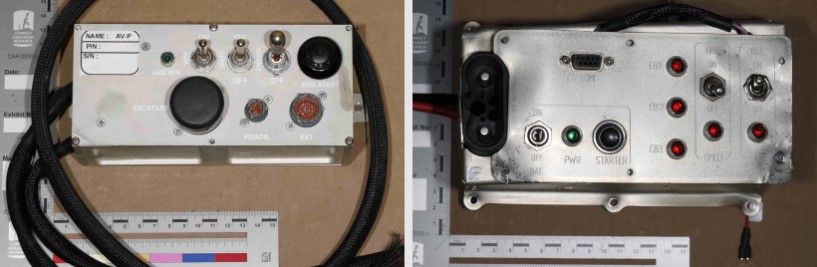

Було також задокументувано пусковий блок «В-103» у БПЛА «Геран-2» у липні 2023 року (праворуч), який відрізняється своєю конфігурацією та маркуванням від пускових пристроїв, задокументованих у БПЛА серії «Шахед» в Україні (ліворуч).
Стартер B-103, задокументований CAR, мав реле з датою березня 2023 року (нижче). Це свідчить про те, що цей конкретна модель «Геран-2» була виготовлена не раніше березня 2023 року.
Маркування на реле, задокументоване всередині БПЛА Geran-2, вказує на виробництво в березні 2023 року.
Вітчизняне виробництво на території росії
Цей випадко вперше, коли вдалося точно визначити, що росія зараз виробляє копії іранських БПЛА серії Shahed на власній території. З моменту першого введення в конфлікт у вересні 2022 року одноразові БПЛА Shahed стали основним видом зброї росії проти цивільної інфраструктури Україні. Нова розробка показує, що росія тепер має виробничі потужності та можливості для продовження атак дронами-камікадзе..
Внутрішні блоки, задокументовані CAR у БПЛА Geran-2, свідчать про те, що росія удосконалила деякі компоненти БПЛА серії Shahed, одночасно спростивши його функціонування шляхом поєднання нових рішень із існуючими, такими як Kometa, які були випробувані в бойових діях на іншій системах озброєння. У результаті росія, швидше за все, зможе швидко виготовляти більше БПЛА Geran-2 для продовження терористичних атак в Україні. Таким чином, виявлення каналів придбання, через які росія продовжує отримувати критично важливі компоненти західного виробництва вкарй важливе для зменшення можливостей виробництва ударних БПЛА на власній території.
Окремо варто зазначити, що нещодавно російське підприємство «Альбатрос», яке нібито збиратиме російські версії ударних дронів «Шахед», відкрило офіційний набір людей на свій завод в Єбалузі (р. Татарстан) для масового виробництва дронів-камікадзе.
Про це свідчить відповідне оголошення, розміщене на сайті підприємства. Це ще раз підтвреджує, що росія намагається поставити виробництво ударних БПЛА типу “шахед” на потік.
Джерело: CAR
