Обновленный UA-IX готов принимать клиентов и траффик
В ИнАУ не оказалось свежих снимков обновленной сети обмена траффиком. Ваш корреспондент ползал по сверхчистому полу гермозоны на L9 и созерцал "Чёрный бриллиант"Х8 (который почему то оказался фиолетовым) на G50 в компании интернет-корифея Вадима Гарбуза.
Вадим Евгениевич ответил на интересующие нас вопросы. Отдельное спасибо директору ДП "УкрМОТ" Олесе Гудзь за помощь в организации съемок.
Итак, Леонтовича, 9. Гермозона компании Vega.

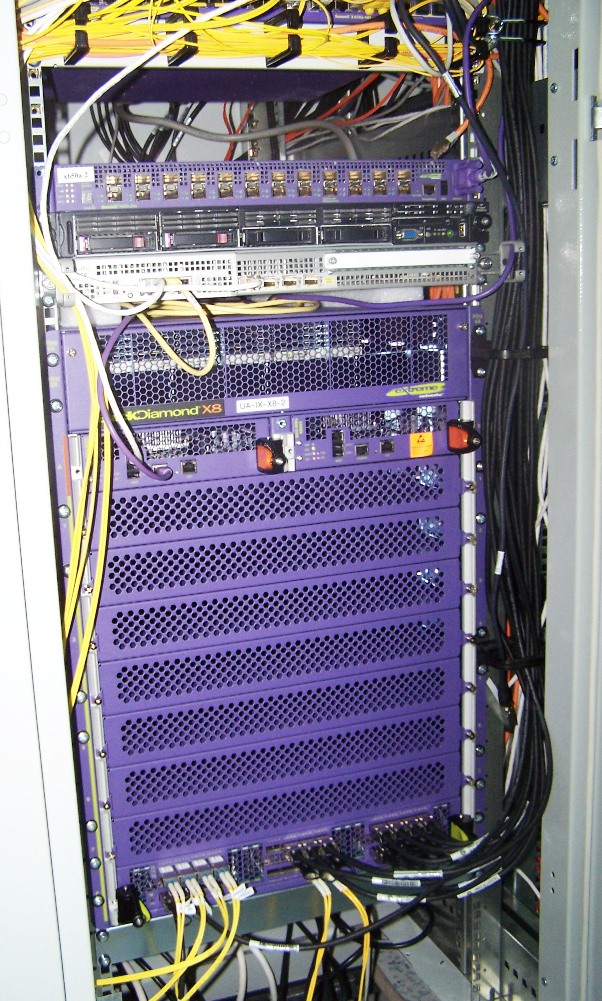

Вот Black Diamand X8 анфас.
Вадим, прошедшая модернизация точки обмена была вызвана необходимостью увеличения ее пропускной способности и появления более емких портов. Какова сегодняшняя техническая ситуация сложилась вокруг UA-IX. Какого размера информационный поток она готова "переварить" и сколько и какого номиналап есть незанятые порты?
Пропускная способность предыдущей конфигурации UA-IX составляла 400 Gbps, сейчас центральные коммутаторы BlackDiamond X8 имеют пропускную способность 20,48 Tbps каждый. Пропускная способность всей системы увеличилась более, чем в 50 раз.
Коммутаторы доступа Summit X650 с портами Участников подключены к ядру сети с oversubscription 1:1,3, что является очень хорошим показателем для такого класса систем, поскольку не весь трафик уходит с коммутатора.
Интерконнект между площадками на сейчас составляет 240 Gbps и может наращиваться практически неограниченно. Ранее скорость интерконнекта была 80 Gbps.

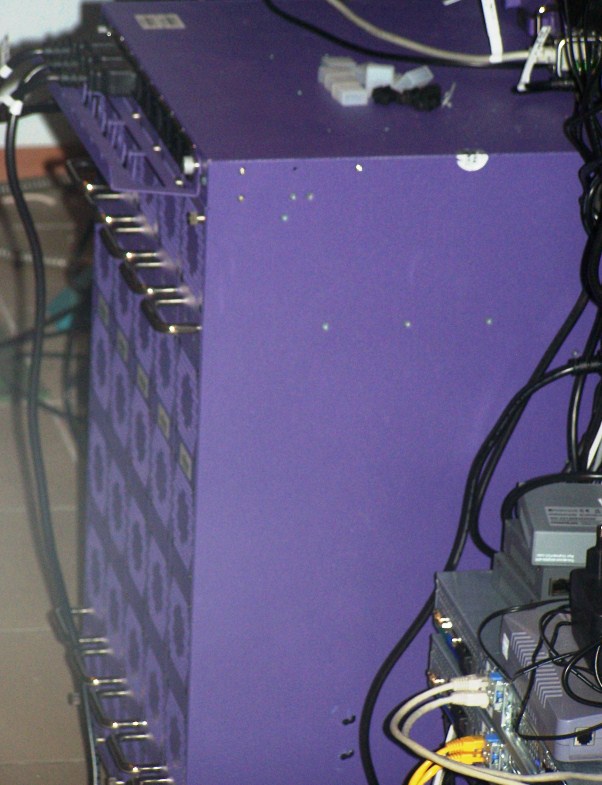

Вид сзади
Таким образом мы добились одной из основных целей модернизации: узких мест в Сети больше нет и появилась возможность масштабирования структуры без серьезных вложений в новое оборудование.
Еще одна из главных целей модернизации - возможность предоставления портов 40G для подключения Участников. Сейчас мы готовы предоставить Участникам 7 портов по 40G на Л9 и Г50, в дальнейшем расширение происходит путем установки дополнительной платы с 40G портами в BD X8.
В портах 10GE и до перестройки дефицита не было, а сейчас возможности подключения на 10 Gbps еще расширились за счет перевода в активный резерв двух коммутаторов X650.
Платы с портами 100GE от Extreme Neworks планируются в начале 2013 года, пауза с ними связана с тем, что вендоры ожидают начала выхода на рынок модулей 100GE форм-фактора CFP2.
Для достижения поставленных задач была произведена замена оборудования и доукомплектование. Скажите, от чего пришлось отказаться и какое оборудование установлено?
Собственно, мы ни от чего не отказывались.
Основной идеей новой архитектуры UA-IX была перекоммутация стека X650 на модулях SummitStack256 на отдельные включения каждого коммутатора портами 4x40GE в коммутаторы ядра сети BlackDiamond X8 на площадках Л9/Вега и Г50 и соединение этих свичей между собой несколькими интерконнект-линками на 40GE каждый.
Кроме того, на площадке Л9/Комстар установлен новый коммутатор Summit X670, который включен несколькими 40GE портами в оба BD X8 на двух площадках.
После реализации в программном обеспечении коммутаторов протокола TRILL (ожидается к концу этого года) можно будет динамически балансировать трафик между всеми интерконнектами на всех площадках.
Одно из требований к проекту состояло в минимизации выведенного из эксплуатации оборудования и сохранения уже сделанных инвестиций. В результате мы сохранили инвестиции в самые cost-effective на рынке порты 10GE в коммутаторах Summit X650.
По факту после модернизации сейчас не используются только стековые модули SummitStack256.

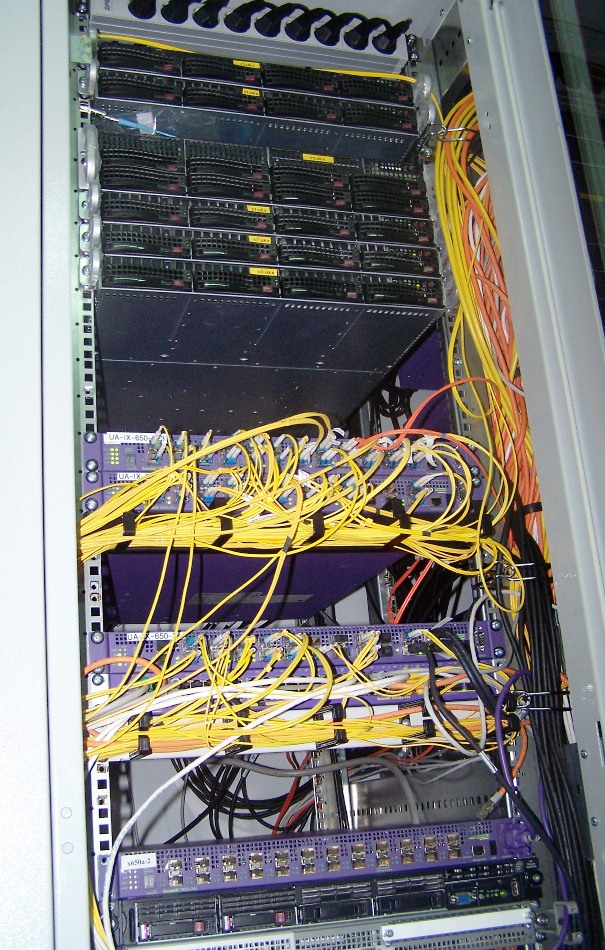

На гайдара, 50.
С какими техническими и технологическими проблемами пришлось столкнуться на этом пути?
Первая сложность была в том, что BD X8 имеет глубину 800 мм., поэтому пришлось полностью разобрать и собрать снова шкаф с большим количеством работающего оборудования, и это было сделано усилиями технических администраторов и персонала Мирохоста практически без даунтайма.
Во-вторых, возникли странные эффекты с корректной работой последних версий операционной системы XOS с новыми модулями 40GX4 для коммутаторов X650.
При активном содействии Участников были сформированы несколько тестовых точек и проведена локализация и диагностика неисправностей. Сейчас эти вопросы решаются в плотном сотрудничестве с техподдержкой и разработчиками Extreme Networks.
Должен сказать, что по моему опыту при запуске нового передового оборудования подобные вещи происходят почти всегда и со всеми вендорами - разработчики используют первых заказчиков и их инсталляции в качестве бета-тестеров.

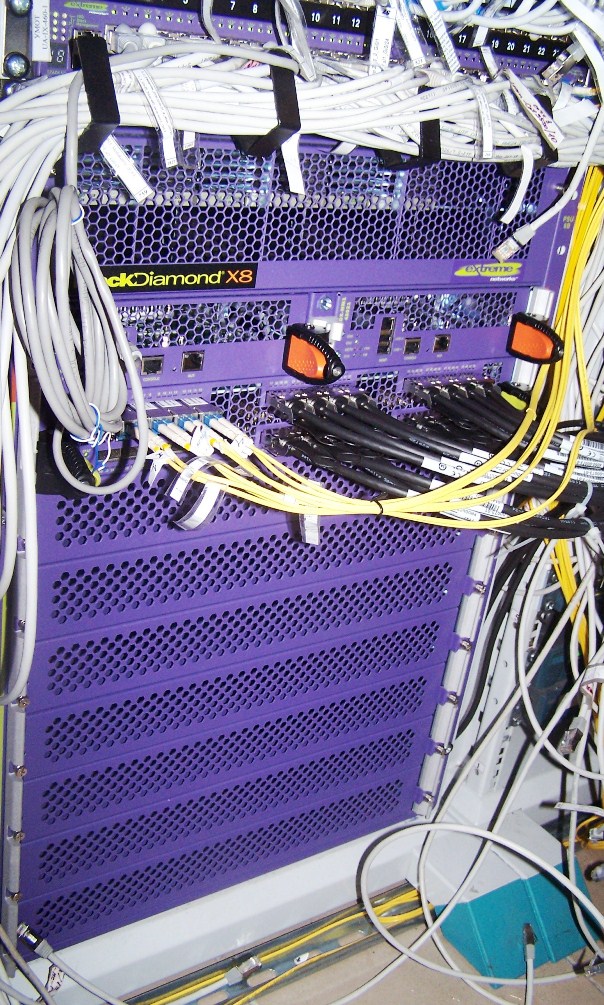

На Гайдара 50 (вид сзади)
Как штатные специалисты ДП "УкрМОТ" пережили эту перестройку? Скольких сторонних подрядчиков Вы привлекали?
Новая архитектура UA-IX была разработана Сергеем Полищуком еще в конце 2011 года, утверждена Правлением в июне 2012 и успешно внедрена усилиями специалистов ДП UA-IX в сентябре 2012.
Всю перестройку мы проводили своими силами без привлечения сторонних специалистов. Технические администраторы Сергей Першин и Сергей Полищук блестяще провели эту модернизацию и не допустили простоя сети.
Хочу также отметить блестящую высокопрофессиональную работу наших технических администраторов по диагностике сети и локализации проблем в первые дни жизни нового комплекса оборудования UA-IX.
Какими будут новые предложения участникам точки обмена, учитывая появившиеся тех. возможности и задачи - поставленные Правлением ИнАУ перед ДП "УкрМОТ" по повышению экономической эффективности ее деятельности?
Новые предложения Участникам - это конечно же в первую очередь возможность подключения портами 40GE.
Другие новые предложения и сервисы, в том числе предложенные на Стратегической сессии 13.09, сейчас находятся на этапе активной разработки. Участники и будущие Участники Сети узнают о них по мере их готовности.
