Ця нова технологія пам’яті може забезпечити пристроям кілька місяців автономної роботи на одному заряді

Є непорушна закономірність у напівпровідниковій промисловості: коли ви зменшуєте транзистор або елемент пам’яті, він починає гірше працювати — витікає струм, гріється, губить стабільність. Саме ця стіна зупиняє мінімальний розмір елементів сучасної флеш-пам’яті. Як повідомляє SciTechDaily з посиланням на Інститут науки Токіо (Science Tokyo), нова феросегнетна тунельна пам’ять зробила щось неможливе: вона покращується при зменшенні. Дослідники виявили, що зменшення розміру переходу до 25 нанометрів різко збільшує контраст між станами «ввімкнено» і «вимкнено» — і це відкриває шлях до пристроїв, що можуть працювати місяцями без зарядки.

Що відомо коротко

• Стаття: Sun Z., Majima Y. et al. «High-resistance-state tunneling in 25 nm TiOx/Y-doped HfO₂/Pt nanocrossbar ferroelectric tunnel junctions», Nanoscale 18(5) (2 січня 2026). DOI: 10.1039/d5nr04010h. Science Tokyo (Institute of Science Tokyo). Обрана обкладинкою номеру.
• Об’єкт: феросегнетні тунельні переходи (FTJ) — елементи пам’яті, де стан «0» або «1» визначається напрямком поляризації надтонкого феросегнетного шару.

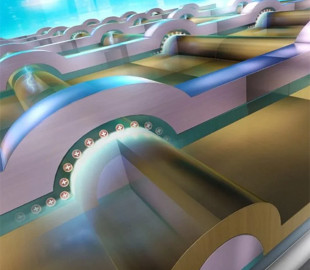

• Архітектура: нанокросбар (~25 нм) — TiOx (верхній електрод) / Y-легований HfO₂ (2–3 нм, феросегнетний бар’єр) / Pt (нижній електрод) на Si.
• Ключовий результат: менша площа переходу → більший контраст опорів між «ON» і «OFF» станами. Традиційні технології демонструють протилежну тенденцію.
• Механізм: пряме тунелювання електронів крізь феросегнетний бар’єр (при кімнатній і кріогенній температурах) — підтверджено широкодіапазонними вимірюваннями.
• Матеріал: HfO₂ (оксид гафнію), легований ітрієм (Y) — сумісний з сучасними КМОН-технологіями виробництва чіпів (на відміну від перовскітів).
• Застосування: IoT-пристрої, носимі гаджети, медичні імпланти — все, де критична енергоефективність.
• Принцип: неволатильна пам’ять (зберігає дані без живлення) + надмала споживана потужність.

Що це за явище

Бездротова зарядка електромобілів досягла 95% ефективності — але навіть найефективніша зарядка не допоможе, якщо пам’ять пристрою споживає надто багато. Новий тип пам’яті атакує проблему з іншого кінця: зменшення споживання самого чіпа.

Феросегнетна тунельна пам’ять (FTJ) — концепція, запропонована ще у 1971 р. Леоном Есакі (Нобелівський лауреат). Ідея: ультратонкий феросегнетний матеріал між двома електродами змінює свою поляризацію під напругою — і це змінює «прозорість» бар’єру для тунелюючих електронів. Результат: два різних стани опору (великий / малий) = «0» і «1» без постійного живлення. Практична реалізація впиралась у проблему: при зменшенні товщини феросегнетний шар втрачав властивості (ефект «розміру»). Рішення Science Tokyo: перейти з перовскітів на HfO₂.

Деталі відкриття

Команда Маджіми вперше виготовила нанокросбарні FTJ на кремнієвих підкладинках і виміряла провідність у широкому температурному діапазоні — від кімнатної до кріогенних температур.

Ключовий висновок: при площі переходу ~25 нм контраст між станами різко зростає — тобто «ввімкнений» стан стає значно провіднішим відносно «вимкненого». Це є прямим наслідком зміни механізму тунелювання при зменшенні площі: менша площа → менше поверхневих дефектів → чистіше тунелювання крізь фероелектричний бар’єр.

Підтвердження незалежності від температури вказує на пряме квантово-механічне тунелювання — а не на термоактивований транспорт, що деградує при нагріванні. Це означає стабільність при реальних умовах роботи.

Що показали нові спостереження

Для IoT-пристроїв, носимих гаджетів і медичних імплантів кожен мікроват має значення: [смартфон, що нагрівається при тривалому використанні]] — здебільшого саме через пам’ять і обчислення. Нова FTJ-пам’ять є неволатильною: вона зберігає дані навіть без живлення (на відміну від DRAM). Це означає, що пристрій може «сплячи» з відключеною пам’яттю і відновлювати стан миттєво — без необхідності постійно тримати чіп під напругою.

Чому це важливо для науки

CMOS-сумісність HfO₂ є принциповою перевагою: кремнієва індустрія вже використовує HfO₂ як діелектрик в сучасних транзисторах (від Intel і TSMC). Тобто для виробництва FTJ-пам’яті на основі HfO₂ не потрібно будувати нові заводи або розробляти принципово нові процеси — вона може бути інтегрована в існуючі лінії виробництва.
